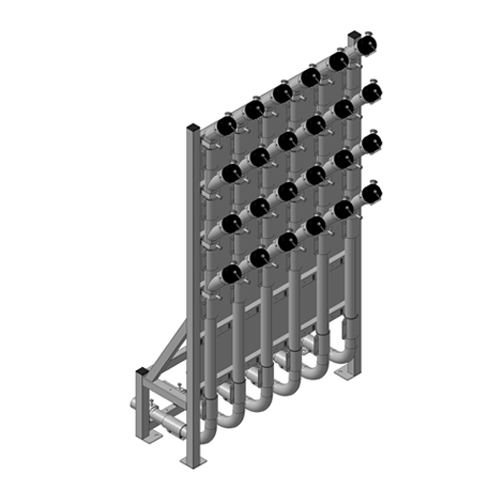

Estação Michel Vario
Factos
Estrutura sólida e soldada em aço inoxidável
Um quadro para todos os diâmetros (40,0 / 45,0 / 50,0)
Para um design vertical e económico em termos de espaço

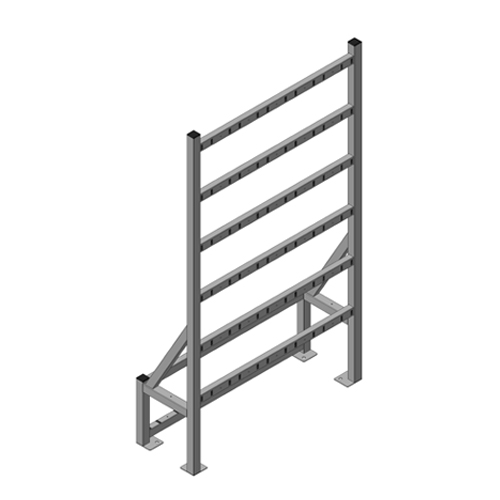

1. SELECCIONAR A MOLDURA
Artigo n.
Ø | mm
Entradas
Saídas
Largura
Profundidade
KSE-4050-04061
40,0 / 45,0 / 50,0
4
6
640
650
KSE-4050-06061
40,0 / 45,0 / 50,0
6
6
960
650
KSE-4050-08061
40,0 / 45,0 / 50,0
8
6
1280
650

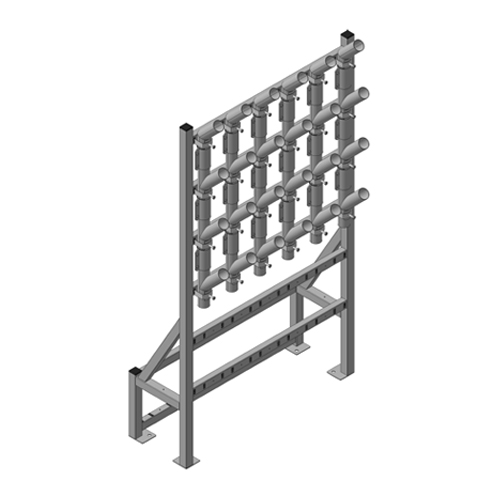

2. coletor de tubos Selecionar
Artigo n.
Material
Saídas
KWE-FL-0XX0E1-01
Aço inoxidável
1
KWE-FL-0XX0E1-02
Aço inoxidável
2
KWE-FL-0XX0E1-03
Aço inoxidável
3
KWE-FL-0XX0E1-04
Aço inoxidável
4
KWE-FL-0XX0E1-05
Aço inoxidável
5
KWE-FL-0XX0E1-06
Aço inoxidável
6

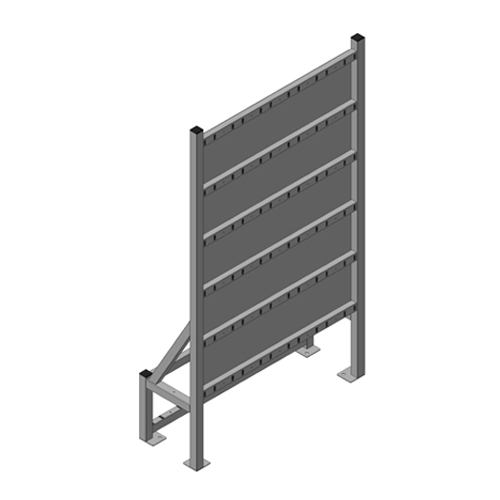

3. selecionar a placa de cobertura
Artigo n.
Material
Entradas
Saídas
Largura
KSE-BLA-4050-04061
Alumínio
4
6
560
KSE-BLA-4050-06061
Alumínio
6
6
880
KSE-BLA-4050-08061
Alumínio
8
6
1200
4. selecionar o acoplamento da mangueira
Factos
Funcionamento com uma só mão nos espaços mais apertados
Perceção acústica e visual do processo de repouso
Pode ser rodado / alinhado mesmo quando acoplado
Partes em contacto com o produto feitas de aço inoxidável
Pode ser codificado com o sistema Switch&Lock Poka Yoke de série
Ligação do tubo + tampa de cobertura
Artigo n.
Tipo
Diâmetro
KBE-MVRE-MMKK-0400
Ligação do tubo + tampa de cobertura
40,0
KBE-MVRE-MMKK-0450
Ligação do tubo + tampa de cobertura
45,0
KBE-MVRE-MMKK-0500
Ligação do tubo + tampa de cobertura
50,0
KBE-MVRE-MMKK-0600
Ligação do tubo + tampa de cobertura
60,0
Ligação da mangueira
Artigo n.
Tipo
Diâmetro
MMSKE-0400
Ligação da mangueira
40,0
MMSKE-0450
Ligação da mangueira
45,0
MMSKE-0500
Ligação da mangueira
50,0
MMSKE-0600
Ligação da mangueira
60,0
